| 브랜드 이름: | kimoems or OEM |
| 모델 번호: | KM300/50 |
| MOQ: | 1PC |
| 지불 조건: | T/T |

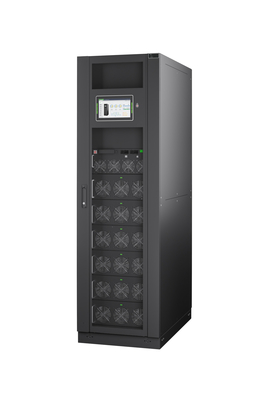

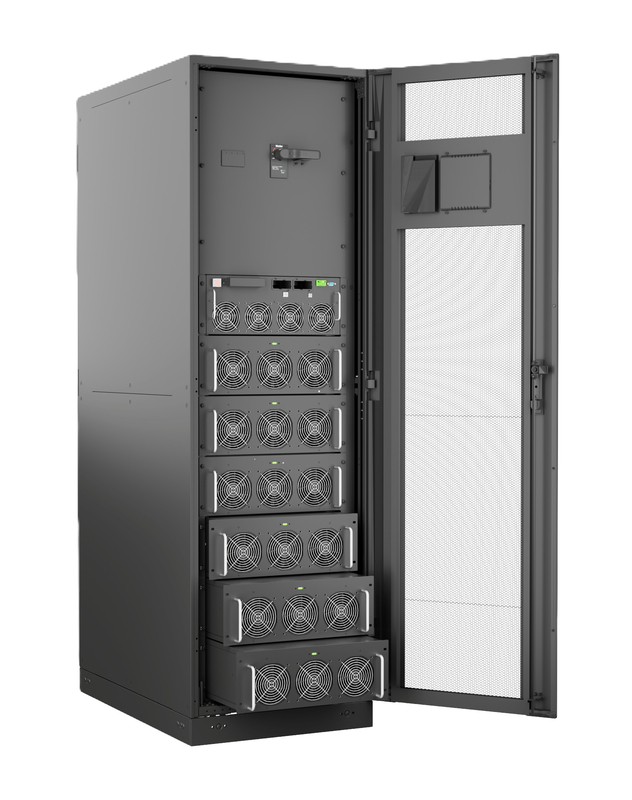

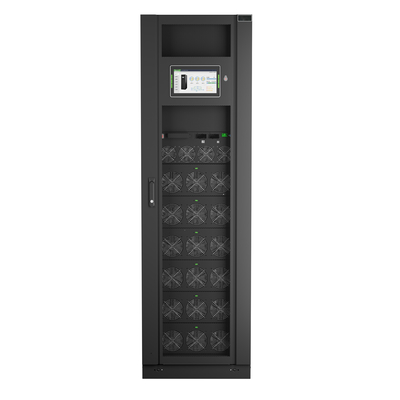

300kV 모듈형 UPS 전원 공급 50kW 전원 모듈
제품 소개
• ARM Cortex-A7 코어를 사용 하 여 최고 주파수는 1GHz에 도달 할 수 있습니다. 깊이 최적화 된 임베디드 리눅스 시스템은 장기간에 걸쳐 안정적인 운영을 보장합니다.
• 내장 하드웨어 워치дог, 시스템이 예상치 못한 충돌 경우 자동으로 다시 시작할 수 있습니다.
• 내장 웹 서버는 여러 개의 동시에 웹 액세스를 지원하며 여러 사람이 동시에 로그인하여 UPS 실시간 데이터를 볼 수 있습니다.
전력 범위
200kVA 300kVA 400kVA 600kVA
50kW 전력 모듈
운영
3P / 3P,온라인 두 번 전환
신청서
정부, 금융, IT, 교육, 교통, 방송, 의료, 에너지 등
특징
* 완전히 디지털 제어, 유연하고 견고합니다.
* 7 & 10 인치 터치 LCD, IoT 기능.
* 높은 신뢰성 및 환경 적응력, 부품 수준의 보호.
* 지능형 시스템 자체 진단, 풍부한 오류 기록, 역사 기록 저장 공간의 큰 용량.
* 최대 시스템 용량은 최대 1.8MVA, 메가 데이터 센터에 가장 좋은 솔루션
매개 변수
| 모델 | KM200/50 | KM300/50 | KM400/50 | KM600/50 |
|---|---|---|---|---|
| 정량 전력 | 200kVA | 300kVA | 400kVA | 600kVA |
| 입력 | 3P5W (3P+N+PE) | 3P5W (3P+N+PE) | 3P5W (3P+N+PE) | 3P5W (3P+N+PE) |
| 정렬 전압 | 380/400/415VAC ((L-L); 220/230/240VAC ((L-N) | 380/400/415VAC ((L-L); 220/230/240VAC ((L-N) | 380/400/415VAC ((L-L); 220/230/240VAC ((L-N) | 380/400/415VAC ((L-L); 220/230/240VAC ((L-N) |
| 프렉을 측정하세요. | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz |
| 입력 PF | >0.99 | >0.99 | >0.99 | >0.99 |
| 전류 왜곡 | THDi ((<3% (100% 선형 부하) | THDi ((<3% (100% 선형 부하) | THDi ((<3% (100% 선형 부하) | THDi ((<3% (100% 선형 부하) |
| 전압 범위 | 304 ~ 478VAC ((L-L) 풀 로드; 304 ~ 228VAC (L-L) 전력율 100%에서 75%까지 | 304 ~ 478VAC ((L-L) 풀 로드; 304 ~ 228VAC (L-L) 전력율 100%에서 75%까지 | 304 ~ 478VAC ((L-L) 풀 로드; 304 ~ 228VAC (L-L) 전력율 100%에서 75%까지 | 304 ~ 478VAC ((L-L) 풀 로드; 304 ~ 228VAC (L-L) 전력율 100%에서 75%까지 |
| 주파수 범위 | 40~70Hz | 40~70Hz | 40~70Hz | 40~70Hz |
| 배터리 정전압 | ±240VDC | ±240VDC | ±240VDC | ±240VDC |
| 충전 용량 | 20%*포트 | 20%*포트 | 20%*포트 | 20%*포트 |
| 충전 정확도 | ± 1% | ± 1% | ± 1% | ± 1% |
| 우회 전압 | 380/400/415VAC ((L-L); 220/230/240VAC ((L-N) | 380/400/415VAC ((L-L); 220/230/240VAC ((L-N) | 380/400/415VAC ((L-L); 220/230/240VAC ((L-N) | 380/400/415VAC ((L-L); 220/230/240VAC ((L-N) |
| 전압 범위 | 범위: -40%~+25%, 설정 가능, 기본:-20%~+15% | 범위: -40%~+25%, 설정 가능, 기본:-20%~+15% | 범위: -40%~+25%, 설정 가능, 기본:-20%~+15% | 범위: -40%~+25%, 설정 가능, 기본:-20%~+15% |
| 과부하 | 125%< 부하 < 130%, 10분; 130% |
125%< 부하 < 130%, 10분; 130% |
125%< 부하 < 130%, 10분; 130% |
125%< 부하 < 130%, 10분; 130% |
| 인버터 정규 전압 | 380/400/415VAC ((L-L); 220/230/240VAC ((L-N) | 380/400/415VAC ((L-L); 220/230/240VAC ((L-N) | 380/400/415VAC ((L-L); 220/230/240VAC ((L-N) | 380/400/415VAC ((L-L); 220/230/240VAC ((L-N) |
| 프렉을 측정하세요. | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz |
| 출력 PF | 1 | 1 | 1 | 1 |
| 전압 정확도 | ±1.0% | ±1.0% | ±1.0% | ±1.0% |
| 부하 반응 | < 5% (20% - 80% - 20% 단계 부하) | < 5% (20% - 80% - 20% 단계 부하) | < 5% (20% - 80% - 20% 단계 부하) | < 5% (20% - 80% - 20% 단계 부하) |
| 회복 시간 | < 20ms (0% - 100% -0% 단계 부하) | < 20ms (0% - 100% -0% 단계 부하) | < 20ms (0% - 100% -0% 단계 부하) | < 20ms (0% - 100% -0% 단계 부하) |
| 출력 THDu | < 1% (선형 부하), < 5% (IEC 62040-3에 따른 비선형 부하) | < 1% (선형 부하), < 5% (IEC 62040-3에 따른 비선형 부하) | < 1% (선형 부하), < 5% (IEC 62040-3에 따른 비선형 부하) | < 1% (선형 부하), < 5% (IEC 62040-3에 따른 비선형 부하) |
| 과부하 | 110%,1시간; 125%,10분; 150%,1분; >150%,200ms | 110%,1시간; 125%,10분; 150%,1분; >150%,200ms | 110%,1시간; 125%,10분; 150%,1분; >150%,200ms | 110%,1시간; 125%,10분; 150%,1분; >150%,200ms |
| 주파수 정확성 | 0,1% | 0,1% | 0,1% | 0,1% |
| 동기화 창 | 설정 가능, ±0.5Hz-±1.5Hz, 기본 ±3Hz | 설정 가능, ±0.5Hz-±1.5Hz, 기본 ±3Hz | 설정 가능, ±0.5Hz-±1.5Hz, 기본 ±3Hz | 설정 가능, ±0.5Hz-±1.5Hz, 기본 ±3Hz |
| 스웨이율 | 설정 가능, 0.5Hz/S-5Hz/S, 기본 0.5Hz/S | 설정 가능, 0.5Hz/S-5Hz/S, 기본 0.5Hz/S | 설정 가능, 0.5Hz/S-5Hz/S, 기본 0.5Hz/S | 설정 가능, 0.5Hz/S-5Hz/S, 기본 0.5Hz/S |
| 최고율 | 3:1 | 3:1 | 3:1 | 3:1 |
| 단계 요인 정확성 | 120°±0,5° | 120°±0,5° | 120°±0,5° | 120°±0,5° |
| 효율성 | 정상 모드 최대 96%; 배터리 모드 최대 96% | 정상 모드 최대 96%; 배터리 모드 최대 96% | 정상 모드 최대 96%; 배터리 모드 최대 96% | 정상 모드 최대 96%; 배터리 모드 최대 96% |
| 표시 | LED + 7인치 터치 LCD | LED + 7인치 터치 LCD | LED + 10인치 터치 LCD | LED + 10인치 터치 LCD |
| 인증 안전 | IEC62040-1; IEC60950-1 | IEC62040-1; IEC60950-1 | IEC62040-1; IEC60950-1 | IEC62040-1; IEC60950-1 |
| 인증 EMS | IEC62040-2; IEC61000-4-2 ((ESD); IEC61000-4-3 ((RS); IEC61000-4-4 (EFT); IEC61000-4-5 (올림) | IEC62040-2; IEC61000-4-2 ((ESD); IEC61000-4-3 ((RS); IEC61000-4-4 (EFT); IEC61000-4-5 (올림) | IEC62040-2; IEC61000-4-2 ((ESD); IEC61000-4-3 ((RS); IEC61000-4-4 (EFT); IEC61000-4-5 (올림) | IEC62040-2; IEC61000-4-2 ((ESD); IEC61000-4-3 ((RS); IEC61000-4-4 (EFT); IEC61000-4-5 (올림) |
| IP 정도 | IP20 | IP20 | IP20 | IP20 |
| 구성 | USB, RS232, RS485, 건조 접촉, 냉동 시작, 공기 필터 | USB, RS232, RS485, 건조 접촉, 냉동 시작, 공기 필터 | USB, RS232, RS485, 건조 접촉, 냉동 시작, 공기 필터 | USB, RS232, RS485, 건조 접촉, 냉동 시작, 공기 필터 |
| 옵션 | SNMP 카드, AS400 카드, 병렬 키트, SPD, LBS | SNMP 카드, AS400 카드, 병렬 키트, SPD, LBS | SNMP 카드, AS400 카드, 병렬 키트, SPD, LBS | SNMP 카드, AS400 카드, 병렬 키트, SPD, LBS |
| 환경 | 0-40°C (운영); -25°C-70°C (저장); 0-95% (습기, 응축하지 않음) | 0-40°C (운영); -25°C-70°C (저장); 0-95% (습기, 응축하지 않음) | 0-40°C (운영); -25°C-70°C (저장); 0-95% (습기, 응축하지 않음) | 0-40°C (운영); -25°C-70°C (저장); 0-95% (습기, 응축하지 않음) |
| 소음 (dB) 1m | 72dB @ 100% 부하, 69dB @ 45% 부하 | 72dB @ 100% 부하, 69dB @ 45% 부하 | 72dB @ 100% 부하, 69dB @ 45% 부하 | 72dB @ 100% 부하, 69dB @ 45% 부하 |
| 차원 캐비닛 (W)DH) mm | 600*1000*1600 | 1200*1000*2000 | 1200*1100*2000 | 1200*1100*2000 |
| 모듈 (W)DH) mm | 442*659*174 | 442*659*174 | 442*659*174 | 442*659*174 |
| 무게 (kg) 캐비닛 | 185 | 350 | 578 | 578 |
| 모듈 | 41 | 41 | 41 | 41 |
| 전력 모듈 등급 용량 | 50KW | 50KW | 50KW | 50KW |
