| 브랜드 이름: | kimoems or OEM |
| 모델 번호: | KM060/10 또는 KM090/15 또는 KM120/20 |
| MOQ: | 1PC |
| 지불 조건: | T/T |

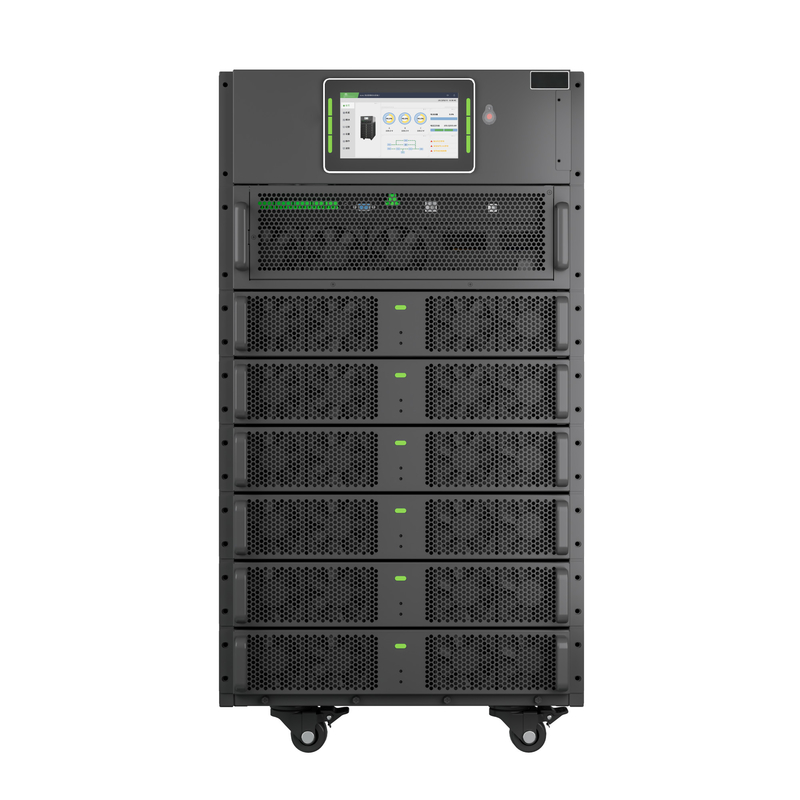

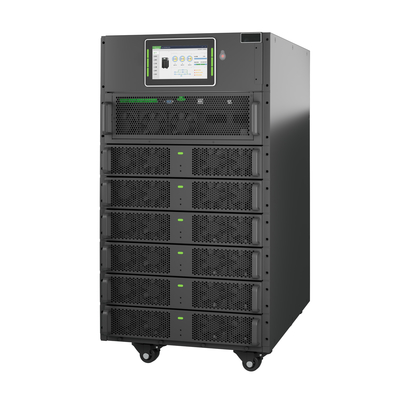

10kW 전원 모듈 * 6pcs 60kV 모듈 위 전원 공급
15kW 전원 모듈 * 6pcs 90kVA 모듈 위 전원 공급
20kW 전원 모듈*6pcs 120kVA 모듈형 UPS 전원 공급
제품 소개
전력 범위
- 10~120kVA
운영
- 3P/3P, 3P/1P, 1P/1P
온라인 복제 변환
신청서
- 정부, 금융, IT, 교육, 교통, 방송, 의료, 에너지 등
특징
- 19인치 랙에 장착하거나 혼자 서있어야 합니다.
- 7인치 터치 LCD, IoT 기능
- 높은 신뢰성 및 환경 적응력, 부품 수준의 보호.
- 극도로 높은 전력 밀도, 2U에 20kW, 공간과 유지 보수에 친절합니다.
- 30A 충전 모듈의 옵션 긴 백업 응용 프로그램.
매개 변수
| 모델 | KM060/10 | KM090/15 | KM120/20 |
|---|---|---|---|
| 정량 전력 | 60kVA | 90kVA | 120kVA |
| 입력 | 3P5W ((3P+N+PE) | 3P5W ((3P+N+PE) | 3P5W ((3P+N+PE) |
| 정렬 전압 | 380/400/415VAC ((L-L); 220/230/240VAC ((L-N) | 380/400/415VAC ((L-L); 220/230/240VAC ((L-N) | 380/400/415VAC ((L-L); 220/230/240VAC ((L-N) |
| 프렉을 측정하세요. | 50/60Hz | 50/60Hz | 50/60Hz |
| 입력 PF | >0.99 | >0.99 | >0.99 |
| 전류 왜곡 | THDI<3% ((100% 선형 부하) | THDI<3% ((100% 선형 부하) | THDI<3% ((100% 선형 부하) |
| 전압 범위 | 304-478VAC (L-L) 완전 부하; 304-228VAC (L-L) 전력율 100%에서 75%까지 | 304-478VAC (L-L) 완전 부하; 304-228VAC (L-L) 전력율 100%에서 75%까지 | 304-478VAC (L-L) 완전 부하; 304-228VAC (L-L) 전력율 100%에서 75%까지 |
| 주파수 범위 | 40~70Hz | 40~70Hz | 40~70Hz |
| 배터리 | ±240VDC | ±240VDC | ±240VDC |
| 충전 용량 | 20%*포트 | 20%*포트 | 20%*포트 |
| 충전 정확도 | ± 1% | ± 1% | ± 1% |
| 바이패스 | 380/400/415VAC ((L-L); 220/230/240VAC ((L-N) | 380/400/415VAC ((L-L); 220/230/240VAC ((L-N) | 380/400/415VAC ((L-L); 220/230/240VAC ((L-N) |
| 전압 범위 | 범위: -40%~+25%, 설정 가능, 기본 -20%~+15% | 범위: -40%~+25%, 설정 가능, 기본 -20%~+15% | 범위: -40%~+25%, 설정 가능, 기본 -20%~+15% |
| 과부하 | 110%, 장기 작동; 110%< 부하 < 125%, 5 분; 125% |
110%, 장기 작동; 110%< 부하 < 125%, 5 분; 125% |
110%, 장기 작동; 110%< 부하 < 125%, 5 분; 125% |
| 인버터 | 380/400/415VAC ((L-L); 220/230/240VAC ((L-N) | 380/400/415VAC ((L-L); 220/230/240VAC ((L-N) | 380/400/415VAC ((L-L); 220/230/240VAC ((L-N) |
| 프렉을 측정하세요. | 50/60Hz | 50/60Hz | 50/60Hz |
| 출력 PF | 1 | 1 | 1 |
| 전압 정확도 | ±1.0% | ±1.0% | ±1.0% |
| 부하 반응 | < 5% (20% - 80% - 20% 단계 부하) | < 5% (20% - 80% - 20% 단계 부하) | < 5% (20% - 80% - 20% 단계 부하) |
| 회복 시간 | <20ms (0% - 100% -0% 단계 부하) | <20ms (0% - 100% -0% 단계 부하) | <20ms (0% - 100% -0% 단계 부하) |
| 출력 THDu | <1% (선형 부하), <5% (IEC 62040-3에 따른 비선형 부하) | <1% (선형 부하), <5% (IEC 62040-3에 따른 비선형 부하) | <1% (선형 부하), <5% (IEC 62040-3에 따른 비선형 부하) |
| 과부하 | 110%,1시간; 125%,10분; 150%,1분; >150%,200ms | 110%,1시간; 125%,10분; 150%,1분; >150%,200ms | 110%,1시간; 125%,10분; 150%,1분; >150%,200ms |
| 주파수 정확성 | 00.1% | 00.1% | 00.1% |
| 동기화 창 | 설정 가능, ±0.5Hz~±5Hz, 기본 ±3Hz | 설정 가능, ±0.5Hz~±5Hz, 기본 ±3Hz | 설정 가능, ±0.5Hz~±5Hz, 기본 ±3Hz |
| 스웨이율 | 설정 가능, 0.5Hz/S-3Hz/S, 기본 0.5Hz/S | 설정 가능, 0.5Hz/S-3Hz/S, 기본 0.5Hz/S | 설정 가능, 0.5Hz/S-3Hz/S, 기본 0.5Hz/S |
| 단계 정확성 | 120°±0.5° | 120°±0.5° | 120°±0.5° |
| 효율성 | 정상 모드 최대 95.5%; 배터리 모드 최대 95.5% | 정상 모드 최대 95.5%; 배터리 모드 최대 95.5% | 정상 모드 최대 95.5%; 배터리 모드 최대 95.5% |
| 표시 | LED + 7인치 터치 LCD | LED + 7인치 터치 LCD | LED + 7인치 터치 LCD |
| 인증 안전 | IEC62040-1; IEC60950-1 | IEC62040-1; IEC60950-1 | IEC62040-1; IEC60950-1 |
| 인증-EMS | IEC62040-2; IEC61000-4-2 ((ESD); IEC61000-4-3 ((RS); IEC61000-4-4 (EFT); IEC61000-4-5 (올림) | IEC62040-2; IEC61000-4-2 ((ESD); IEC61000-4-3 ((RS); IEC61000-4-4 (EFT); IEC61000-4-5 (올림) | IEC62040-2; IEC61000-4-2 ((ESD); IEC61000-4-3 ((RS); IEC61000-4-4 (EFT); IEC61000-4-5 (올림) |
| 시스템 IP 정도 | IP20 | IP20 | IP20 |
| 구성 | USB, RS232, RS485, 건조 접촉, 냉동 시작 | USB, RS232, RS485, 건조 접촉, 냉동 시작 | USB, RS232, RS485, 건조 접촉, 냉동 시작 |
| 옵션 | SNMP 카드, AS400 카드, 평행 키트, LBS, 아래쪽 입력 키트 | SNMP 카드, AS400 카드, 평행 키트, LBS, 아래쪽 입력 키트 | SNMP 카드, AS400 카드, 평행 키트, LBS, 아래쪽 입력 키트 |
| 환경 | 0-40°C (운동); -25°C-70°C (저장); 0-95% (습기, 응축하지 않는 상태) | 0-40°C (운동); -25°C-70°C (저장); 0-95% (습기, 응축하지 않는 상태) | 0-40°C (운동); -25°C-70°C (저장); 0-95% (습기, 응축하지 않는 상태) |
| 소음 (dB) 1m | 65dB @ 100% 부하, 62dB @ 45% 부하 | 65dB @ 100% 부하, 62dB @ 45% 부하 | 65dB @ 100% 부하, 62dB @ 45% 부하 |
| 차원 (W)DH) mm | 482*700*840 ((19U, 바퀴 포함되지 않음) | 482*700*840 ((19U, 바퀴 포함되지 않음) | 482*700*840 ((19U, 바퀴 포함되지 않음) |
| 모듈 (W)DH) mm | 440*555*85 (2U) | 440*555*85 (2U) | 440*555*85 (2U) |
| 무게 (kg) | 94 | 94 | 94 |
| 모듈 | 17 | 17 | 17 |
| 전력 모듈 등급 용량 | 10KW | 15KW | 20KW |
