| 브랜드 이름: | kimoems or OEM |
| 모델 번호: | 매개 변수를 참조 |
| MOQ: | 1PC |
| 지불 조건: | T/T |

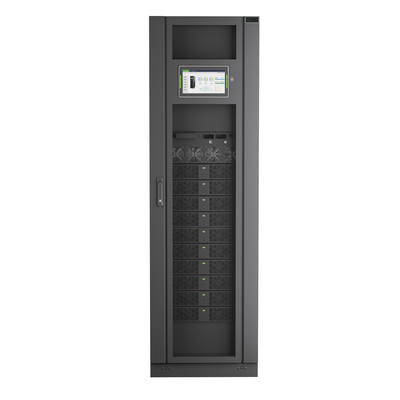

(208V) 160kVA 240kVA 400kVA 모듈형 UPS 40kw 전원 모듈
40kW 전력 모듈
특징
완전히 디지털 제어, 유연하고 견고합니다.
7 & 10 인치 터치 LCD, LOT 기능.
높은 신뢰성 및 환경 적응력, 부품 수준의 보호.
지능형 시스템 자체 진단, 풍부한 오류 기록, 역사 기록 저장 공간의 큰 용량.
지원 200/208 / 220V, 50 / 60Hz 전력 그리드 시스템, 이상적인 전력 공급 품질과 부하 보호를 제공하기 위해.
매개 변수
| 모델 | KM160/40-L | KM240/40-L | KM400/40-L |
|---|---|---|---|
| 정량 전력 | 160kVA/160kW | 240kVA/240kW | 400kVA/400kW |
| 입력 | 3P5W (3P+N+PE) | 3P5W (3P+N+PE) | 3P5W (3P+N+PE) |
| 입력 전압 | 200/208/220VAC ((L-L) | 200/208/220VAC ((L-L) | 200/208/220VAC ((L-L) |
| 입력 속도 주파수 | 50/60Hz | 50/60Hz | 50/60Hz |
| 입력 PF | >0.99 | >0.99 | >0.99 |
| 입력 전류 왜곡 | THDi<3% ((100% 선형 부하) | THDi<3% ((100% 선형 부하) | THDi<3% ((100% 선형 부하) |
| 입력 전압 범위 | 166 ~ 261VAC ((L-L) 풀 로드; 125 ~ 166 VAC (L-L) 전력율 100%에서 75%까지 | 166 ~ 261VAC ((L-L) 풀 로드; 125 ~ 166 VAC (L-L) 전력율 100%에서 75%까지 | 166 ~ 261VAC ((L-L) 풀 로드; 125 ~ 166 VAC (L-L) 전력율 100%에서 75%까지 |
| 입력 주파수 범위 | 40~70Hz | 40~70Hz | 40~70Hz |
| 배터리 정전압 | ±120VDC | ±120VDC | ±120VDC |
| 배터리 충전 용량 | 20%*포트 | 20%*포트 | 20%*포트 |
| 배터리 충전 정확성 | ± 1% | ± 1% | ± 1% |
| 우회 전압 | 200/208/220VAC ((L-L) | 200/208/220VAC ((L-L) | 200/208/220VAC ((L-L) |
| 우회전압 범위 | 범위: -40%~+25%, 설정 가능, 기본 -20%~+15% | 범위: -40%~+25%, 설정 가능, 기본 -20%~+15% | 범위: -40%~+25%, 설정 가능, 기본 -20%~+15% |
| 우회 과부하 | 125%, 장기 운용 125% |
110%, 장기 운영 110% |
110%, 장기 운영 110% |
| 인버터 정규 전압 | 200/208/220VAC ((L-L) | 200/208/220VAC ((L-L) | 200/208/220VAC ((L-L) |
| 인버터 속도 주파수 | 50/60Hz | 50/60Hz | 50/60Hz |
| 인버터 출력 PF | 1 | 1 | 1 |
| 인버터 전압 정확성 | ±1.0% | ±1.0% | ±1.0% |
| 인버터 부하 반응 | < 5% (20% - 80% - 20% 단계 부하) | < 5% (20% - 80% - 20% 단계 부하) | < 5% (20% - 80% - 20% 단계 부하) |
| 인버터 복구 시간 | <20ms (0% - 100% -0% 단계 부하) | <20ms (0% - 100% -0% 단계 부하) | <20ms (0% - 100% -0% 단계 부하) |
| 인버터 출력 THDu | <1% (선형 부하), <5% (IEC 62040-3에 따른 비선형 부하) | <1% (선형 부하), <5% (IEC 62040-3에 따른 비선형 부하) | <1% (선형 부하), <5% (IEC 62040-3에 따른 비선형 부하) |
| 인버터 과부하 | 110%,1시간; 125%,10분; 150%,1분; >150%,200ms | 110%,1시간; 125%,10분; 150%,1분; >150%,200ms | 110%,1시간; 125%,10분; 150%,1분; >150%,200ms |
| 인버터 주파수 정확도 | 00.1% | 00.1% | 00.1% |
| 인버터 동기화 창 | 설정 가능, ±0.5Hz-±5Hz, 기본 ±3Hz | 설정 가능, ±0.5Hz-±5Hz, 기본 ±3Hz | 설정 가능, ±0.5Hz-±5Hz, 기본 ±3Hz |
| 인버터 스레브 속도 | 설정 가능, 0.5Hz/S-3Hz/S, 기본 0.5Hz/S | 설정 가능, 0.5Hz/S-3Hz/S, 기본 0.5Hz/S | 설정 가능, 0.5Hz/S-3Hz/S, 기본 0.5Hz/S |
| 인버터 크레스트 인수 | 3:1 | 3:1 | 3:1 |
| 인버터 단계 정확성 | 120°±0.5° | 120°±0.5° | 120°±0.5° |
| 시스템 효율성 | 정상 모드 최대 94%; 배터리 모드 최대 94% | 정상 모드 최대 94%; 배터리 모드 최대 94% | 정상 모드 최대 94%; 배터리 모드 최대 94% |
| 시스템 표시 | LED + 7인치 터치 LCD | LED + 10인치 터치 LCD | LED + 10인치 터치 LCD |
| 시스템 인증 - 안전 | IEC62040-1; IEC60950-1 | IEC62040-1; IEC60950-1 | IEC62040-1; IEC60950-1 |
| 시스템 인증 - EMS | IEC62040-2; IEC61000-4-2 ((ESD); IEC61000-4-3 ((RS); IEC61000-4-4 (EFT); IEC61000-4-5 (올림) | IEC62040-2; IEC61000-4-2 ((ESD); IEC61000-4-3 ((RS); IEC61000-4-4 (EFT); IEC61000-4-5 (올림) | IEC62040-2; IEC61000-4-2 ((ESD); IEC61000-4-3 ((RS); IEC61000-4-4 (EFT); IEC61000-4-5 (올림) |
| 시스템 IP 정도 | IP20 | IP20 | IP20 |
| 시스템 구성 | USB, RS232, RS485, 건조 접촉, 냉동 시작, 공기 필터 | USB, RS232, RS485, 건조 접촉, 냉동 시작, 공기 필터 | USB, RS232, RS485, 건조 접촉, 냉동 시작, 공기 필터 |
| 시스템 옵션 | SNMP 카드, AS400 카드, 병렬 키트, SPD, LBS | SNMP 카드, AS400 카드, 병렬 키트, SPD, LBS | SNMP 카드, AS400 카드, 병렬 키트, SPD, LBS |
| 시스템 환경 | 0-40°C (운동); -25°C-70°C (저장); 0-95% (습기, 응축하지 않음) | 0-40°C (운동); -25°C-70°C (저장); 0-95% (습기, 응축하지 않음) | 0-40°C (운동); -25°C-70°C (저장); 0-95% (습기, 응축하지 않음) |
| 시스템 노이즈 (dB) 1m | 72dB @ 100% 부하, 69dB @ 45% 부하 | 72dB @ 100% 부하, 69dB @ 45% 부하 | 72dB @ 100% 부하, 69dB @ 45% 부하 |
| 차원 캐비닛 (W)DH) mm | 600*1000*1600 | 600*1000*2000 | 1200*1100*2000 |
| 차원 모듈 (W)DH) mm | 442*659*174 | 442*659*174 | 442*659*174 |
| 무게 (kg) 캐비닛 | 185 | 248 | 578 |
| 무게 (kg) 모듈 | 41 | 41 | 41 |
| 전력 모듈 등급 용량 | 40KW | 40KW | 40KW |
