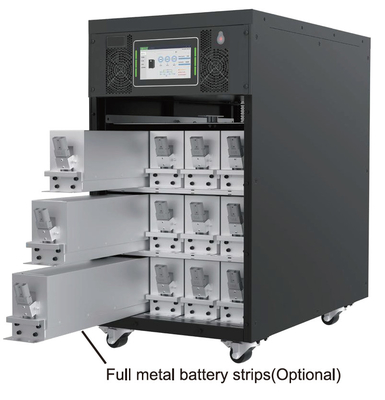

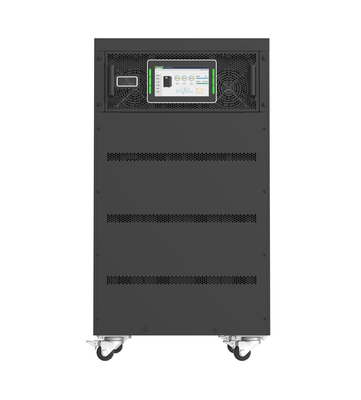

40kVA 3/3 3단계 온라인 타워 UPS 전원 공급 장치 내장 배터리

40kVA 3/3 3단계 타워업 전원 공급 장치 내장 배터리

입력 매개 변수

• 등급 전력: 40kVA
• 가등전압: 380/400/415VAC (L-L), 220/230/240VAC (L-N)
• 등급 주파수: 50/60Hz
• 입력 전력 요인: >0.99
• 입력 전류 하모닉 왜곡: THDi < 3% (100% 선형 부하)
• 전압 범위: 304~478VAC (L-L) 풀 로드; 304~228VAC (L-L) 전력율 100%에서 75%까지
• 주파수 범위: 40~70Hz

배터리 매개 변수

• 배터리 전압: ±240VDC
• 배터리 모델: 내장 배터리와 UPS, 12VDC/7-9Ah
• 배터리 양: 160PCS
• 외부 배터리 양: 외부 배터리에 따라, 40PCS
• 충전 용량: 20% 파트
• 충전 정확성: ±1%

우회 매개 변수

• 가등전압: 380/400/415VAC (L-L), 220/230/240VAC (L-N)
• 전압 범위: -40%에서 +25% (조정 가능, 기본: -20%에서 +15%)
• 주파수 범위: 50/60Hz (조정 가능: ±1Hz, ±3Hz, ±5Hz)

인버터 매개 변수

• 가등전압: 380/400/415VAC (L-L), 220/230/240VAC (L-N)
• 등급 주파수: 50/60Hz
• 출력 전력 요인: 1
• 전압 정확성: ±1.0%
• 부하 반응: <5% (20% - 80% - 20% 단계 부하)
• 회복 시간: <20ms (0% - 100% - 0% 단계 부하)
• 출력 THDu: <1% (선형 부하), <5% (IEC 62040-3에 따른 비선형 부하)
• 과부하 용량: 110%, 1시간; 125%, 10분; 150%, 1분; >150%, 200ms
• 주파수 정확성: 0.1%
• 동기화 창: 조절 가능, 기본 ±3Hz
• 매출율: 조절 가능, 기본 0.5Hz/S
• 크레스트 인자3:1
• 단계 정확성: 120°±0.5°

시스템 매개 변수

• 효율성: 정상 모드 최대 96%; 배터리 모드 최대 96%
• 표시: LED + 7인치 터치 LCD
• 인증 - 안전: IEC62040-1, IEC60950-1
• 인증 - EMS: IEC62040-2; IEC61000-4-2 (ESD); IEC61000-4-3 (RS); IEC61000-4-4 (EFT); IEC61000-4-5 (올림)
• IP 등급: IP20
• 구성: USB, RS232, RS485, 건조 접촉, 공기 필터
• 옵션: SNMP 카드, AS400 카드, 병렬 키트, LBS, 냉동 시작

환경 조건

• 작동 온도: 0°C~40°C
• 저장 온도-25°C~70°C
• 습도: 0~95% (집화되지 않는)

소음

• 소음 수준: <58dB

크기와 무게

• 배터리 내부 차원 (W × D × H) mm: 500×864×922
• 외부 배터리 차원 (W × D × H) mm: 250×782×650
• 무게 (kg):
  • 내장 배터리: 200
  • 외부 배터리: 72

특징

• 지능형 배터리 관리: 스마트 배터리 관리 시스템
• 넓은 입력 전압 용도: 다양한 입력 전압에 적응할 수 있습니다.
• 3단계 토폴로지: 높은 성능과 효율성
• 반파 로드 에 적응: 반파 로드 조건에 적합합니다.
• 자동 결함 파형 기록: 결함 파형의 자동 기록.
• 온라인 두 번 변환: 신뢰성을 위한 완전한 디지털 제어.
• 자기 노화 기능: 에너지 절감 테스트 기능
• 높은 부하에 적응력: 출력 PF=1 더 나은 부하 적응성을 위해.
• 높은 전력 밀도: 높은 전력 출력을위한 컴팩트 설계.
